給排水圖文詳解 金屬管道的6種連接方法
來源：北京消防改造 時間：2020-03-19 10:14:14
管道連接是工程施工中非常重要的一環，直接關系到工程的質量。隨著管道行業的迅速發展，連接管道的方法也越來越多。本文整理了6種連接方式的相關內容，以供參考。

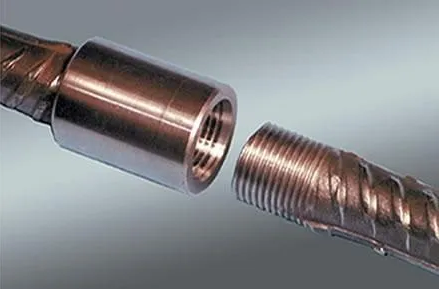

一、螺紋連接
1.螺紋加工
分2-3次切削，螺紋應清楚、完整、光滑，不得有毛刺和亂絲。如有斷絲或缺絲，不得大于螺紋全扣數的10%。螺紋還應符合裝配公差的要求，有1/16的錐度，防止螺紋之間配合過松或過緊。
標準《55°密封管螺紋》GB/T7306，適用于管子、閥門、管接頭、旋塞及其他管路附件的螺紋連接。
2.螺紋裝配
擰緊后露出2-3牙螺尾、清除多余填料、外露絲牙涂刷紅丹防銹。紅丹涂刷寬度一致，涂層均勻，無流淌、漏涂現象。
3.常見問題
麻絲未清理，外露螺紋長，涂刷規范，涂刷隨意外露螺紋防銹處理

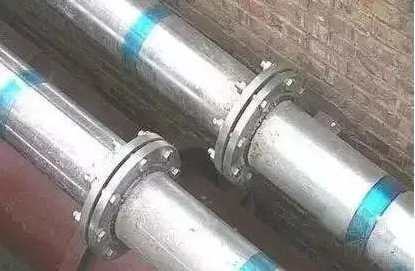

二、法蘭連接
1.管道法蘭
1)配對法蘭規格、型號相同;與設備法蘭連接時應按其規格配對;
2)法蘭連接時同軸、平行，法蘭面垂直于管中心;
3)緊固螺栓規格相同、方向一致、螺栓露出長度為1/2螺栓直徑或與螺母齊平;
4)連接閥門時螺母放在閥件側;
5)水平管法蘭上面兩個螺孔保持水平、垂直管法蘭靠墻兩個螺孔與墻平行。
法蘭標準：標準GB9112-9123、機械部標準JB79-86、化工部標準HG5008-5028及石油工業部標準SYJ4，法蘭螺栓孔中心相同，JB標準和HG標準的管徑為“小外徑”，GB標準和SYJ標準為“大外徑”，使用時應注意個別規格法蘭的螺栓孔數量不同。
2.常見問題
法蘭內圈未焊接，法蘭內圈未焊接，法蘭不匹配

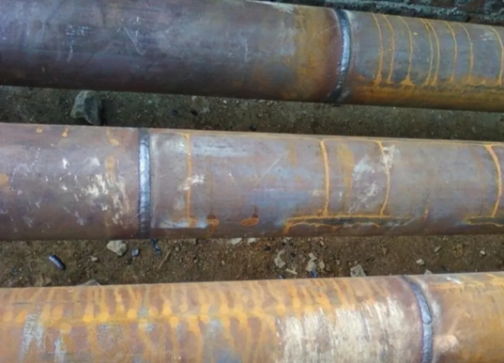

三、焊接連接
1.焊接
1)不銹鋼管焊接內部充氬保護，焊后對焊縫及熱影響區進行酸洗、鈍化處理。
2)紫銅管釬焊不得加熱過度(650-750℃)，焊后清除焊接接頭處殘留的熔渣等雜物。
3)焊縫外觀檢查無咬肉、夾渣、裂縫、飛濺等缺陷。
2.常見問題
銅管釬焊縫處未清理，不銹鋼管焊縫處未處理咬邊、焊縫寬窄、余高不一

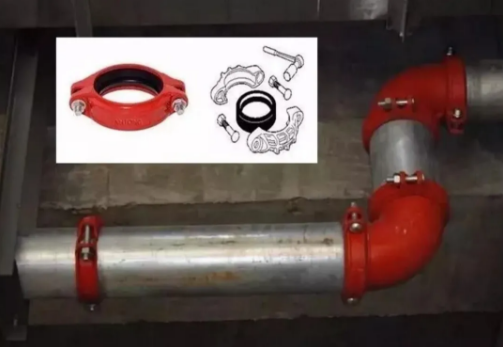

四、溝槽連接
1.溝槽裝配
1)清理管端、套上橡膠密封圈、裝上卡箍、緊固螺栓;
2)溝槽二端管道中心線一致，溝槽安裝方向(緊固螺栓位置)一致;
3)直管段宜采用剛性接頭，在管段上每4-5個連續的剛性接頭間設置一個撓性接頭。
2.常見問題
溝槽接頭方向不統一，溝槽兩端管子不順直。
五、卡壓連接
清理插入口、標注插入深度。按規定深度插入管子，保持軸線垂直。使用專用卡壓工具卡壓接頭，卡壓后用量規檢查卡壓尺寸是否到位。

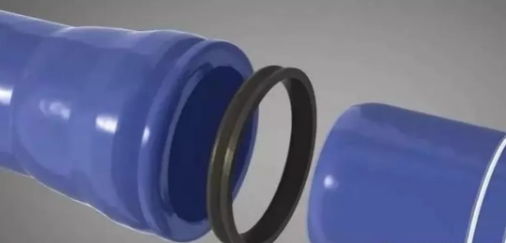

六、承插連接
鑄鐵管連接前清理承插口影響接口嚴密性的雜物，正確放入橡膠密封圈。按施工標準要求的深度插入、保持兩管段的垂直度。
消防給水系統中關于管道的連接方式有相關要求，摘錄以下內容供學習。
1.消防水泵吸水管上的控制閥應在消防水泵固定于基礎上后再進行安裝，其直徑不應小于消防水泵吸水口直徑，且不應采用沒有可靠鎖定裝置的控制閥，控制閥應采用溝漕式或法蘭式閥門。
2.鋼筋混凝土制作的消防水池和消防水箱的進出水等管道應加設防水套管，鋼板等制作的消防水池和消防水箱的進出水等管道宜采用法蘭連接，對有振動的管道應加設柔性接頭。組合式消防水池或消防水箱的進水管、出水管接頭宜采用法蘭連接，采用其他連接時應做防銹處理。
3.鋼絲網骨架塑料復合管道鋼塑過渡接頭連接應符合下列要求：
1)鋼塑過渡接頭的鋼絲網骨架塑料復合管管端與聚乙烯管道連接，應符合熱熔連接或電熔連接的規定。
2)鋼塑過渡接頭鋼管端與金屬管道連接應符合相應的鋼管焊接、法蘭連接或機械連接的規定。
3)鋼塑過渡接頭鋼管端與鋼管應采用法蘭連接，不得采用焊接連接，當必須焊接時，應采取降溫措施。
4.埋地管道的連接方式和基礎支墩應符合下列要求：
1)當采用球墨鑄鐵時宜采用承插連接。
2)當采用焊接鋼管時宜采用法蘭和溝槽連接件連接。
3)當采用鋼絲網骨架塑料復合管時應采用電熔連接。
5.架空管道應采用熱浸鍍鋅鋼管，并宜采用溝槽連接件、螺紋、法蘭和卡壓等方式連接;架空管道不應安裝使用鋼絲網骨架塑料復合管等非金屬管道。
6.當管道采用螺紋、法蘭、承插、卡壓等方式連接時，應符合下列要求：
1)采用螺紋連接時，熱浸鍍鋅鋼管的管件宜采用現行標準《可鍛鑄鐵管路連接件》GB3287、《可鍛鑄鐵管路連接件驗收規則》GB3288、《可鍛鑄鐵管路連接件型式尺寸》GB3289的有關規定，熱浸鍍鋅無縫鋼管的管件宜采用現行標準《鍛鋼制螺紋管件》GB/T14626的有關規定;
2)螺紋連接時螺紋應符合現行標準《55°密封管螺紋第2部分：圓錐內螺紋與圓錐外螺紋》GB7306.2的有關規定，宜采用密封膠帶作為螺紋接口的密封，密封帶應在陽螺紋上施加;
3)法蘭連接時法蘭的密封面形式和壓力等級應與消防給水系統技術要求相符合;法蘭類型宜根據連接形式采用平焊法蘭、對焊法蘭和螺紋法蘭等，法蘭選擇應符合現行標準《鋼制管法蘭類型與參數》GB9112、《整體鋼制管法蘭》GB/T9113、《鋼制對焊無縫管件》GB/T12459和《管法蘭用聚四氟乙烯包覆墊片》GB/T13404的有關規定;
4)當熱浸鍍鋅鋼管采用法蘭連接時應選用螺紋法蘭，當必須焊接連接時，法蘭焊接應符合現行標準《現場設備、工業管道焊接工程施工規范》GB50236和《工業金屬管道工程施工規范》GB50235的有關規定;
5)球墨鑄鐵管承插連接時，應符合現行標準《給水排水管道工程施工及驗收規范》GB50268的有關規定;
6)鋼絲網骨架塑料復合管施工安裝時除應符合本規范的有關規定外，還應符合現行行業標準《埋地聚乙烯給水管道工程技術規程》CJJ101的有關規定。
7)管徑大于DN50的管道不應使用螺紋活接頭，在管道變徑處應采用單體異徑接頭。
轉載自學川教育@注冊消防工程師公眾號，圖文如有侵權請聯系刪除。
